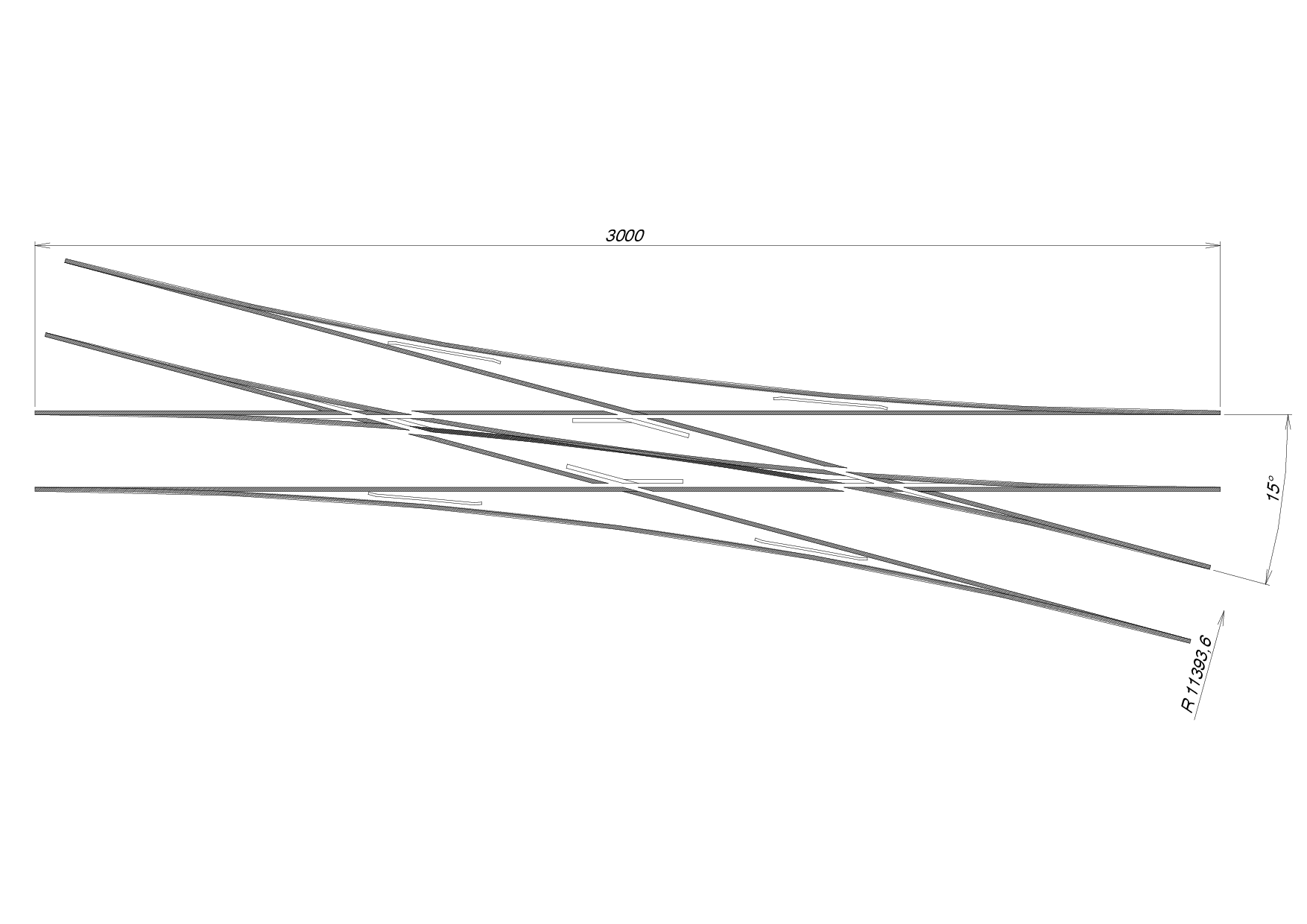

Po zdlouhavém překreslování návrhů se mi podařilo sestavit výkres křižovatkové výhybky, který splňuje většinu požadavků.

Výhybka ma stejnou geometrii i rozměry, jako běžná výhybka, lze ji tedy v kolejišti snadno umístit místo standartní výhybky R12. Délka je 3m, úhel odbočení 15°.
